靜電除塵器改造電袋復合除塵技術

我公司在電改電袋工程中，一般保留原靜電除塵器的殼體結構、進口喇叭、排灰裝置、氣流分布裝置以及di一電場(或根據實際條件和用戶要求保留前兩個電場)保留或進行更新改造。后面幾個電場則要改造為袋除塵區。改造完成后，電袋復合除塵器的主要結構組成可大致分為：電區除塵部分、袋區除塵部分、出氣煙道、旁路系統、篦冷機噴水降溫系統及其它部分。





靜電除塵器改造方案及實施：

1、保留并修復原電除塵器一電場內部構件，修復并校正一電場陽極板，調整極間距，對殼體漏風點進行氣密補焊。

2、拆除其余三個電場內部構件布置袋除塵器濾袋，保留原除塵器頂梁，噴吹氣包放置在頂梁內，在一電場頂部開孔布置旁路。

3、凈氣室采用3.75米高的大凈氣室，方便室內換袋。

4、煙道采用階梯式，利用CFD氣流模擬技術確定合理的煙道階梯斷面和提升閥閥口尺寸，每個室設置2個提升閥可實現在線檢修和離線清灰功能。

5、在進、出口各安裝一個壓力變送器，每個凈氣室安裝一個壓差變送器，壓力壓差信送中控顯示畫面，可實時監控設備運行壓力、壓差。

6、針對窯頭高溫?zé)煔猓脑鞎r(shí)增加了旁路閥系統和篦冷機噴水降溫系統的雙重濾袋保護裝置。通過溫度控制信號控制旁路閥和篦冷機噴水水泵的啟停。

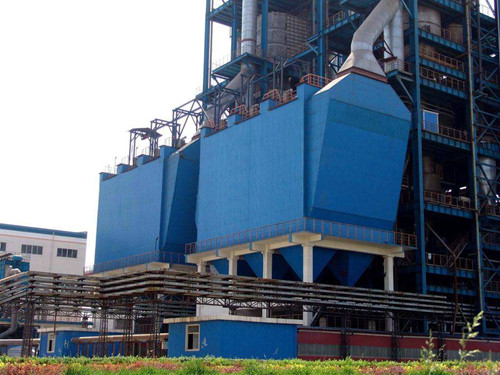

電袋復合除塵器是在一個箱體內將電除塵和袋式除塵器有機結合在一起的新一代除塵設備。電袋復合除塵技術結合了電除塵和袋除塵的優點，其機理為“荷電收塵”和“攔截過濾”。電除塵器改造工程完成后，主機運行良好。改造后的電袋復合除塵器出口排放濃度達到10mg/Nm3，設備運行阻力600~700Pa，脈沖閥，提升閥動作正常。
